Diesel heating
  • Product Introduction
  • Specification

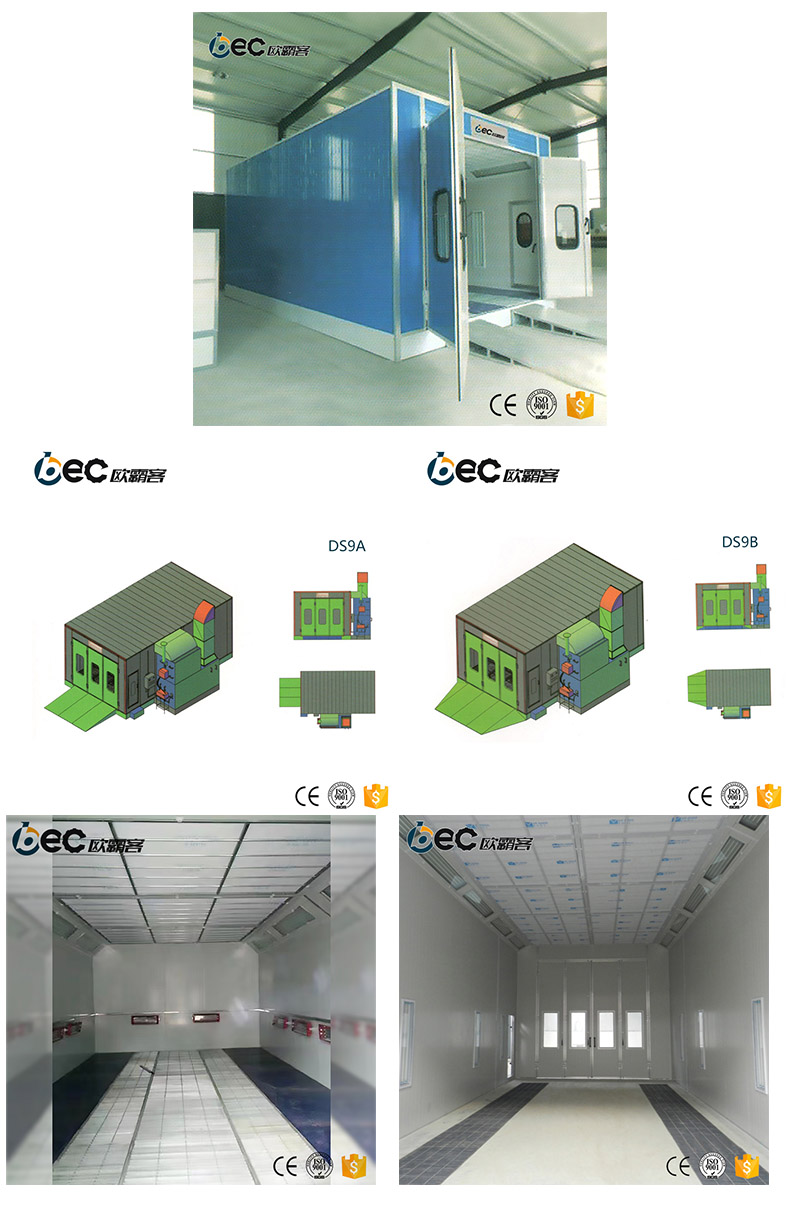

Diesel Heating Car Spray Booth OBC-DS9A
Inner size 9200*4500*3500mm (L*W*H)
Outer size 9350×6396×4100mm (L×W×H)
Pit 2 rows of pits, single row pit size：7000*750mm(L*W)
Entrance door Single door with 3 doors，3300*3400mm(W*H),color：white
Operation door 1set，700*2000mm(W*H)，Color：white
Wall panel Thick 75mm, 0.426mm color steel plate inside and outside, socket type, width 950mm, inner filling: EPS, color: white
Lighting Upper row of lights 12 groups * 4 = 48 36W lamps, with 8 groups * 4 = 32 36W vertical waist lights
Cabinet Air intake on the side, rear exhaust, square tube steel frame, outer white mask, inner galvanized steel plate
Delivery fan Inlet air centrifugal fan, single fan model and parameters are as follows: model YDW5.6M, power 7.5kw, flow 20000m3 / h
Exhaust air centrifugal fan, fan model and parameters are as follows: Model 4-82-7.1E, power: 11kw, flow 36000m3 / h, belt drive
Heating system RIELLO RG5S oil burner, stainless steel high efficiency heat exchanger, electric damper performs spray paint cycle. Maximum calorific value: 260000kcal/h
Filtering system Primary filtration, sub-high efficiency filtration, glass wool filtration, M-type activated carbon filtration and single-layer flat glass filtration
Ceiling 75mmEPSThermal insulation roof
Max.working temperature 80°C
Electronic control system Spray paint, temperature paint, paint, paint time setting, lighting switch, fault indicator, temperature controller, power switch, emergency stop switch, accumulator, temperature limiter
Voltage 3P380V50HZ
No-load wind speed ≥0.25m/s
Illuminance ≥450LUX
 Total power 29.5KW
  • Specification
Diesel Heating Car Spray Booth OBC-DS9B
Inner size 9200*4500*3500mm (L*W*H)
Outer size 9350*6396*4500mm (L*W*H)
Floor It adopts galvanized sheet bending, square tube steel bracket, high 350mm, 3 rows of tread plates, 2 rows of floor grille, and ground platform carrying <3.5 tons
Ramp 4 pieces, 800*2000mm, spray blue paint
  Three doors with single door, 3300*3400mm (W*H), color: white
Operation door One, 700*2000mm (W*H), color: white
Wall panel Thickness 75mm, inside and outside 0.426mm color steel plate, socket type, width 1150mm, inner filling: EPS, color: white
Lighting Upper row of lights 12 groups * 4 = 48 36W lamps, with 8 groups * 4 = 32 36W vertical side lights
Cabinet Air intake on the side, rear exhaust, square tube steel frame, outer white mask, inner galvanized steel plate
Delivery fan The air supply is equipped with two double-intake centrifugal fans. The model and parameters of the single fan are as follows: model YDW5.6M, power 7.5kw, flow 20000m3/h
The exhaust air is equipped with a double inlet centrifugal fan. The fan model and parameters are as follows: Model 4-82-7.1E, power: 11kw, flow 36000m3/h, belt drive
Heating system The exhaust air is equipped with a double inlet centrifugal fan. The fan model and parameters are as follows: Model 4-82-7.1E, power: 11kw, flow 36000m3/h, belt drive
Equipped with a RG5S fuel burner, stainless steel high-efficiency heat exchanger, and electric damper to perform the paint cycle. Maximum calorific value: 260000kcal/h
Filtering system Primary filtration, sub-high efficiency filtration, glass wool filtration, M-type activated carbon filtration and single-layer flat glass filtration
Ceiling 75mmEPS Thermal insulation roof
Max.working temperature 80℃
Electronic control system Spray paint, temperature paint, paint, paint time setting, lighting switch, fault indicator, temperature controller, power switch, emergency stop switch, accumulator, temperature limiter
Voltage 3P380V50HZ
No-load wind speed ≥ 0.25m/s
Illuminance ≥450LUX
Total power 29.5kw
